平面渦卷彈簧的技術條件

時間：2021-06-03 10:51:02　來源：東莞市永晟五金發條制品有限公司　點擊：

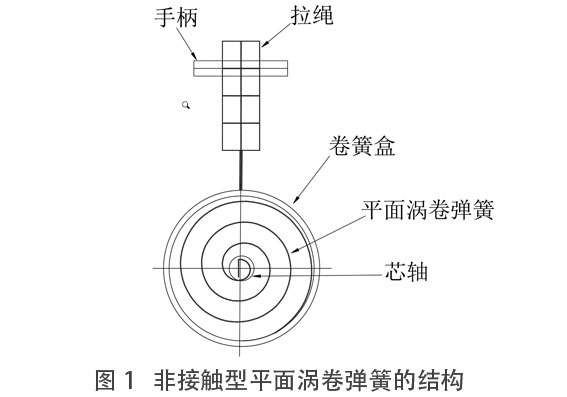

平面渦卷彈簧是將等截面的細長材料繞制成平面螺旋線形的彈簧，平面渦卷彈簧的制作較為簡單，它的剛度較小，一般在靜載荷下工作。由于繞卷圈數可以很多，變形角打，能在較小的體積內儲存較多的能量。它的材料截面形狀可以是長方形的（鋼帶）或圓形的（鋼絲）。平面渦卷彈簧根據相鄰圈是否接粗分為兩類：非接觸性和接觸性。我們在設計一種適合家庭用的劃船運動健身器時，對其阻尼問題進行了多方案的討論比較，最后采用了外端鉸接的非接觸型平面渦卷彈簧作為初級阻尼（圖1），使用后達到了預期的效果。

原理；
采用外端鉸接的非接觸性平面渦卷彈簧作為劃船運動器的初級阻尼，彈簧端面形狀采用長方形（鋼帶），外端鉸接便于安裝。外端鉸鏈處不承受力矩，工作時讓鉸接的一端固定，另一端固定在芯軸上。當鍛煉者辣的手柄時會通過拉繩帶動卷簧盒反時針轉動，在卷簧盒的芯軸上施加轉矩，使平面渦卷彈簧各截面承受彎曲力矩，產生彎曲彈性變形，因而平面渦卷彈簧在本身平面內產生扭矩。其變形角的大小和施加的轉矩成正比，使平面渦卷彈簧收緊實現儲能。平面渦卷彈簧各截面所承受的變矩依位置不同而變化，最大彎矩位置在鉸接處相對的B點處。

當鍛煉者拉到相應位置后，放回手柄，由于平面渦卷彈簧的儲能釋放，使手柄和拉繩自動收回。這種結構可以實現劃船運動中向后劃槳用力而向前劃槳不用力的過程，達到鍛煉者鍛煉的目的，用平面渦卷彈簧作為劃船運動器的初級阻尼較之傳統的液壓缸劃船阻尼，無污染、結構簡單、制造成本低，較之傳統的劃船運動器配重阻尼，噪音小，結構緊湊。

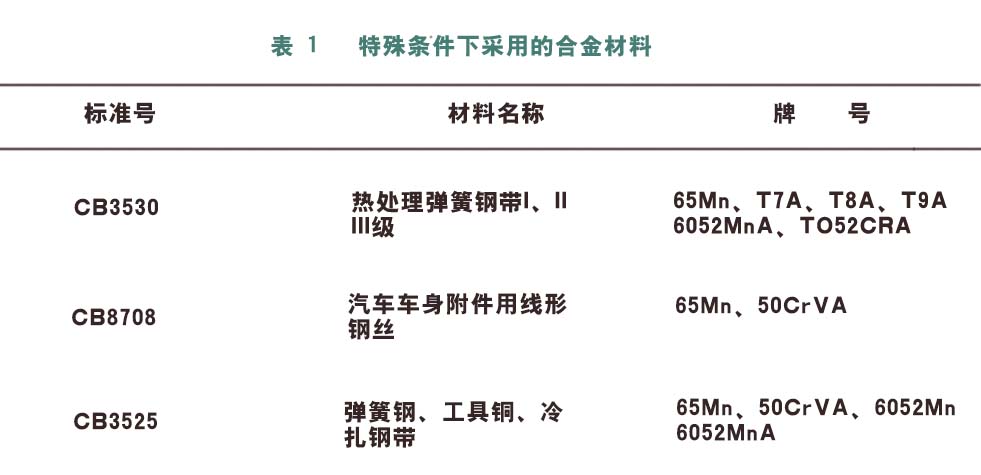

  平面渦卷彈簧一般用高碳鋼制作，對于有特色要求的場合，也可采用不銹鋼、黃銅、青銅或其它耐腐蝕的高彈性合金材料，見表1.

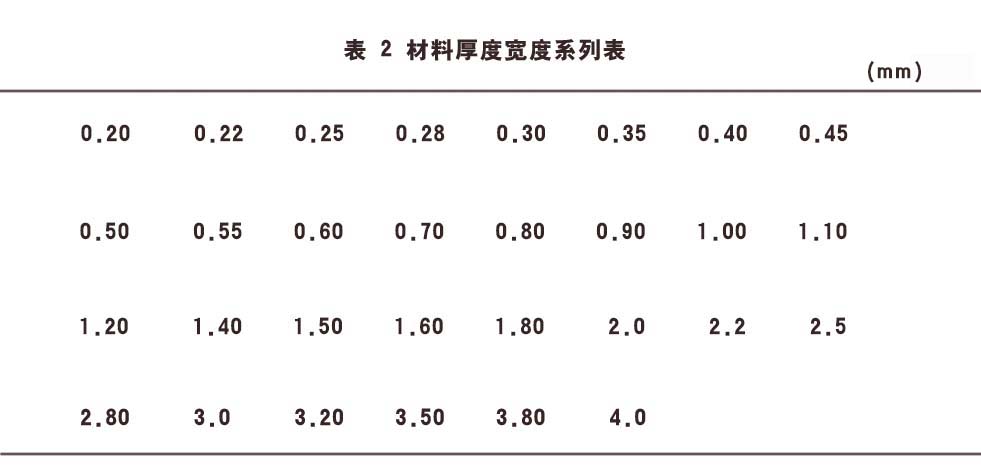

  平面渦卷彈簧材料的厚度。寬度系列一般按表2表所列尺寸選用。
