詳敘雙層疊加發條的應用

時間：2021-10-11 09:15:16　來源：東莞市永晟五金發條制品有限公司　點擊：

詳敘雙層疊加發 條的應用

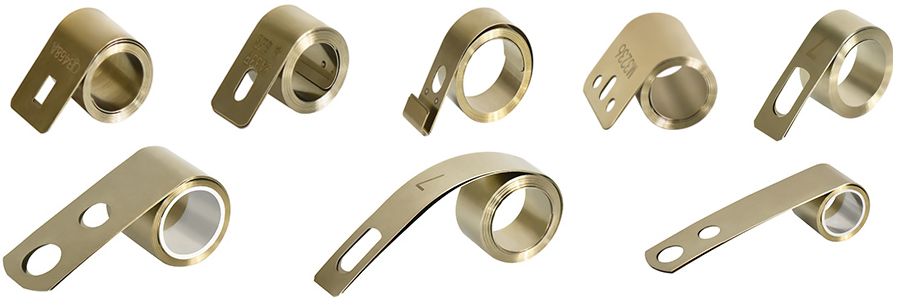

所謂雙層疊加發條，顧名思義，就是將兩個發條疊加在一起組合而成的發條（圖1）。也許大家不是很理解，兩個明明可以單獨應用的發條為何要將它們組合應用在一起呢？原因很簡單，這是由發條的兩個特性所決定的，即發條成型的大小和發條的力度。

圖（1）

首先我們來了解一下發條的成型原理，低硬度的不銹鋼材料通過冷軋壓延后，把硬度提升到EH級別（HV520度以上），然后利用不銹鋼冷加工產生塑性變形的原理，通過擠壓加工增加位錯密度的方式來形成預期的形狀，最后利用退火工藝消除殘余應力來定型，繼而達成滿足工藝要求的定力發條。

通俗的說，就是用特定的工藝讓原本是一條線的不銹鋼材料卷成一定直徑的圓，這個圓的直徑在一定范圍內能夠做到可大可小，不過小到一定程度后就無法再小了。而根據經驗，發條定型的最小內徑約等于材料厚度的60倍。

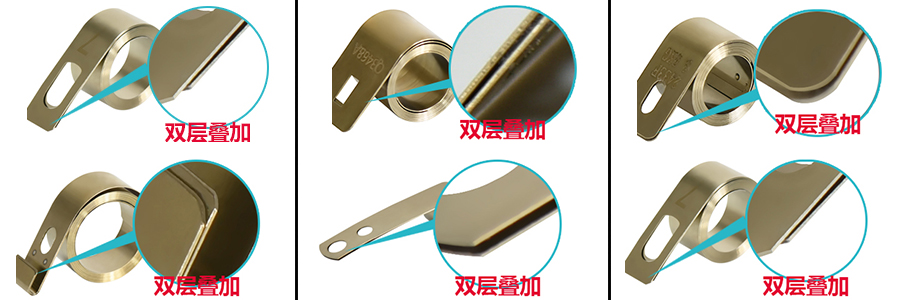

以上闡述告訴了我們發條外徑是具有局限性的，不能無限度的小。接下來我們來說說發條的力度，在相同的寬度下，發條的力度與厚度是成正比關系，材料越厚，力度也就越大，在發條的實際應用中，特別是在一些精密應用場合，安裝發條的位置空間狹小，而拉力需求又較大，這種矛盾的情況就會讓應用變的很復雜。接下來我們再來看看雙層疊加發條的特點（圖2）。

圖（2）

假設我們使用較薄的材料，倒是能滿足較小外徑的要求，不過力度不夠。而使用較厚的材料雖然能滿足力度要求，但外徑太大，外形尺寸超過了安裝空間，同樣無法使用，在這種情況下，利用雙層疊加發條就能夠妥善的解決。

舉例說明（圖3），厚度為0.1的發條，最小內徑只能做到Φ6mm，假設圈數為10圈，那發條的外徑則為Φ8mm，兩個發條疊加后還是Φ8mm左右，但拉力卻是一個發條的兩倍。如果用相同寬度厚度為0.2mm的材料，那發條的力度與兩個0.1mm疊加而成的力度接近，因0.2mm的最小內徑為Φ12mm，10圈的外徑為Φ16mm，也就是說，在同樣內徑和圈數下，厚度0.2mm的發條外徑為Φ16mm，而用兩個厚度為0.1mm的發條疊加后，外徑也只有Φ8mm，假設有一款產品的力度需求剛好是0.2mm發條的力度，而發條安裝的空間又小于Φ10mm，這時，單個厚度0.2mm的發條因外徑超過安裝空間而無法裝配，兩個0.1mm的雙層疊加發條就能輕易安裝。

（圖3）

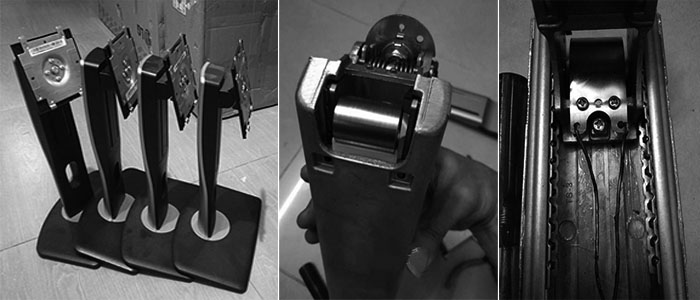

雙層疊加發條，因其只需要較小的外徑即能獲取較大力度，所以被廣泛應用于一些精密升降裝置中，如液晶顯示器升降支架、打釘槍等（圖4）。

圖（4）

永晟精密發條，20年專注發條研發與生產，世界500強企業指定供應商，如以上說明還不盡詳細，請來電咨詢。我們有從業20年經驗的工程師恭候您的垂詢，熱線：400-846-9998。
